前言
在大型工业设备、精密仪器、高价值货物运输过程中，运输环境的变化可能导致设备产生不同程度的倾斜、偏移甚至姿态异常。
倾角监测技术通过传感器持续采集物体相对于重力方向的姿态变化，将运输过程中的倾斜状态转化为可分析的数据。
本文将从倾角监测的应用需求出发，介绍基于MEMS加速度传感器的倾角测量原理、姿态计算方法，以及运输场景下倾角数据采集与分析的实现方式。
什么是倾角监测？
倾角监测（Tilt Monitoring）是一种通过传感器测量物体相对于水平面或重力方向倾斜角度变化的技术。简单来说，倾角监测解决的问题是：“设备在运输过程中有没有发生倾斜？倾斜发生在什么时候？倾斜程度是多少？"
在工业运输领域，倾角数据通常用于判断设备是否经历异常姿态变化。相比运输前后的人工检查，连续倾角数据可以提供完整的过程记录，让运输状态可追溯。
为什么运输需要进行倾角监测？
复杂道路环境导致设备姿态变化
运输车辆在实际运行过程中，很难始终保持稳定水平状态。车身运动和路面状况都有可能造成设备姿态变化。对于重量较大的工业设备而言，即使短时间的小角度倾斜，也可能产生较大的力矩变化。
装载方式和重心分布影响稳定性
运输安全不仅取决于车辆状态，也与设备自身结构和装载方式有关。例如，重心较高的设备更容易产生倾覆趋势；固定点不足可能导致运输过程中发生微小位移等；支撑方式不合理可能造成持续性倾斜等。不同的装载方式和设备特质都有可能影响运输过程的稳定和安全。
传统检查方式缺少全过程数据
传统运输管理方式通常依赖事后人工检查和手动记录。这种方式存在明显的局限性，我们无法还原运输的过程，设备到达目的地后，很难知道运输途中发生了什么。当设备出现异常时，无法准确判断问题来源，也缺少能够支撑下一步决策的可量化数据。
如何测量物体倾斜角度？
目前工业领域常见的倾角测量方式包括MEMS加速度传感器、陀螺仪、惯性测量单元（IMU）。
其中，基于MEMS加速度计的倾角测量方式，由于具有低功耗、结构简单、适合长期记录等特点，被广泛应用于运输监测设备。
MEMS加速度传感器工作原理
MEMS加速度传感器内部包含微型机械结构。其核心可以理解为：微型质量块 + 弹性结构 + 电容检测单元。
当传感器受到加速度作用时：
内部质量块由于惯性发生微小位移；
位移导致电容值发生变化；
电路根据电容变化计算加速度大小。

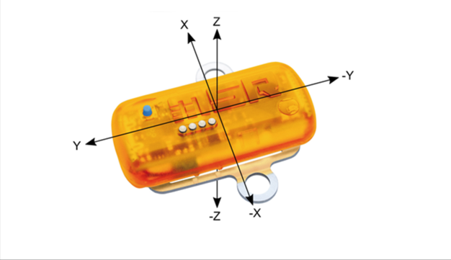

对于三轴MEMS加速度计：
X轴检测一个方向的加速度；
Y轴检测另一个方向的加速度；
Z轴检测垂直方向的加速度。
最终得到：(Ax, Ay, Az) 三个方向上的加速度分量
静止状态下的读数
当传感器静止或处于准静态（缓慢变化，运动加速度远小于 1g）时：
关键性质：静止状态下，三轴读数的合矢量大小恒为 1g：
这个恒等式是后续所有角度计算的基石——因为合矢量始终是 g，所以三轴分量之间的比例关系决定了传感器的空间姿态。
从分量比例反推角度
三个轴的读数 (Ax, Ay, Az) 就是重力 g 在三个坐标轴上的"影子"。影子的大小和比例只取决于传感器相对于水平面的倾斜程度。因此，通过三角函数的逆运算，可以从分量比例反推出倾斜角度。
总倾角
总倾角
表示传感器 Z 轴与重力方向（铅垂线）之间的夹角。这个值直观地回答了"传感器到底歪了多少度"。
根据矢量点积公式：
因此：

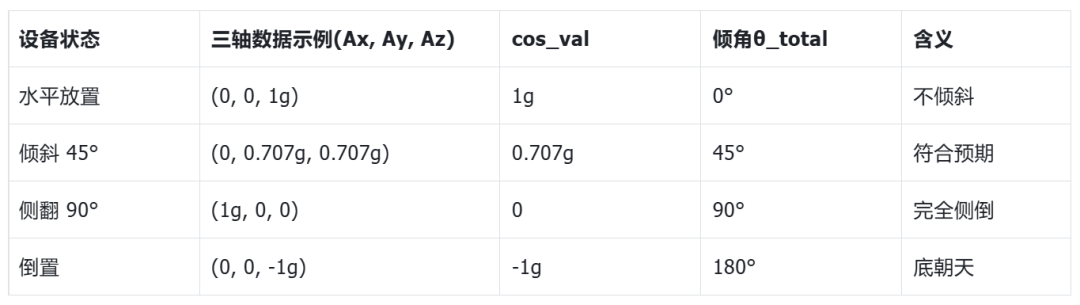

不同姿态下的理论结果：
分量角——三个轴的分别倾斜
分量角描述传感器分别绕 X、Y、Z 轴的旋转程度。在重力场中，绕某个轴的旋转会导致重力在另外两个轴上重新分配。
图1中红色、蓝色、绿色线段分别代表x轴、z轴、y轴。红色箭头代表重力方向，永远垂直向下。
绕 X 轴旋转（横滚角 Roll）：YZ 平面内重力投影与 Z 轴的夹角。即图2中以红色线段为轴旋转，绿色的箭头代表了YZ平面。
直观理解：飞机做“侧身转弯"或“翻滚"。

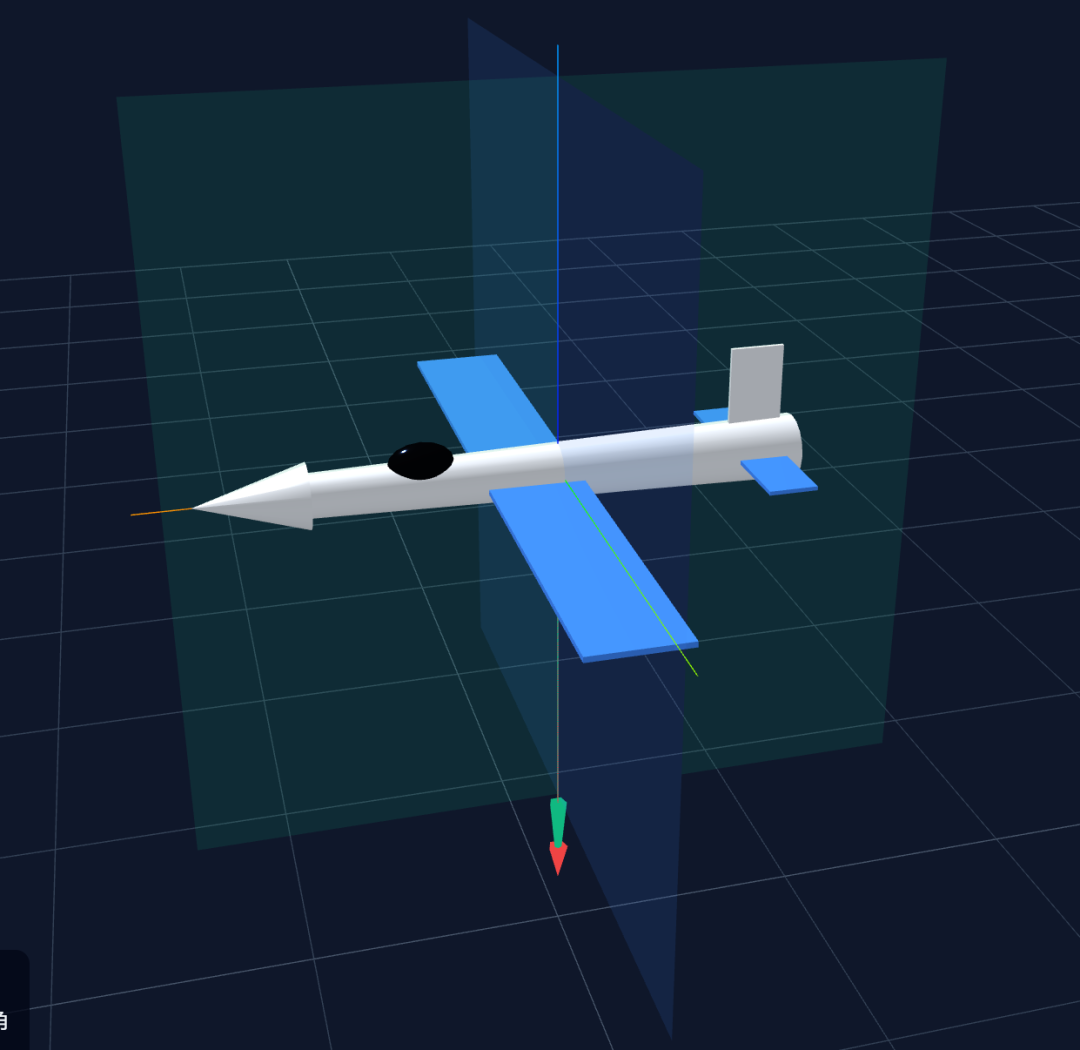

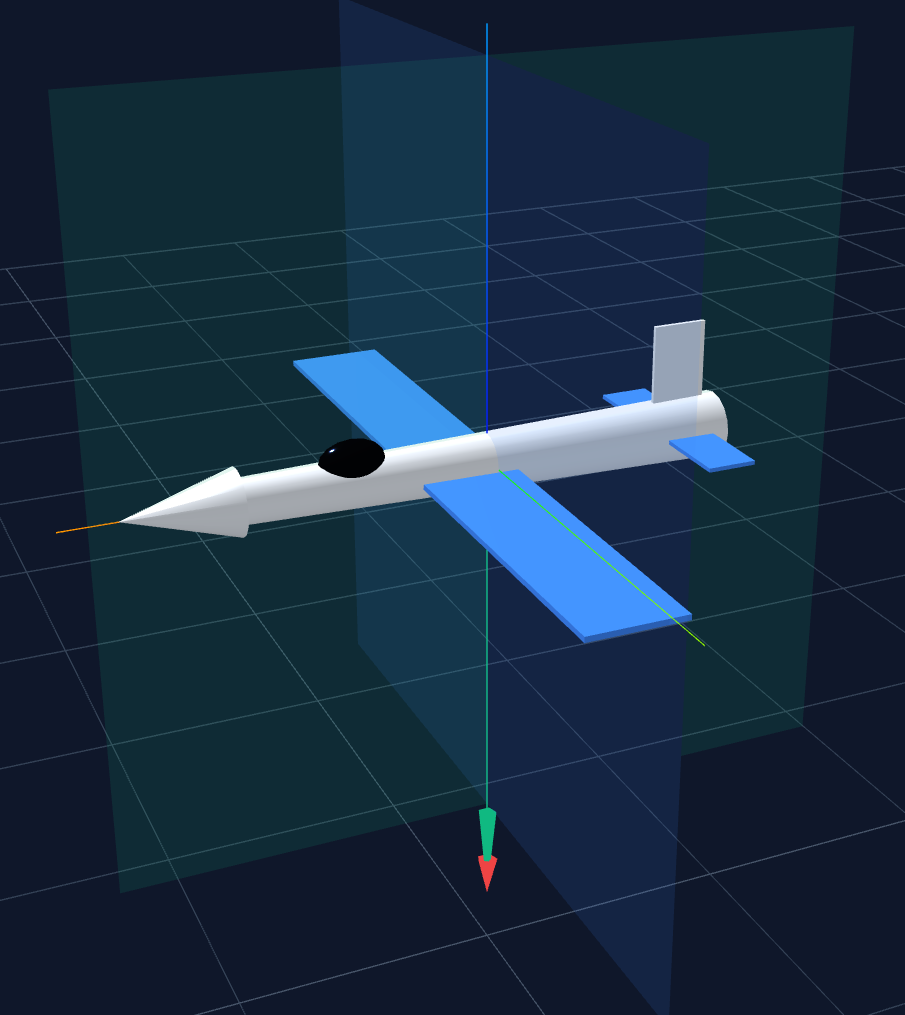

图1 无倾斜状态

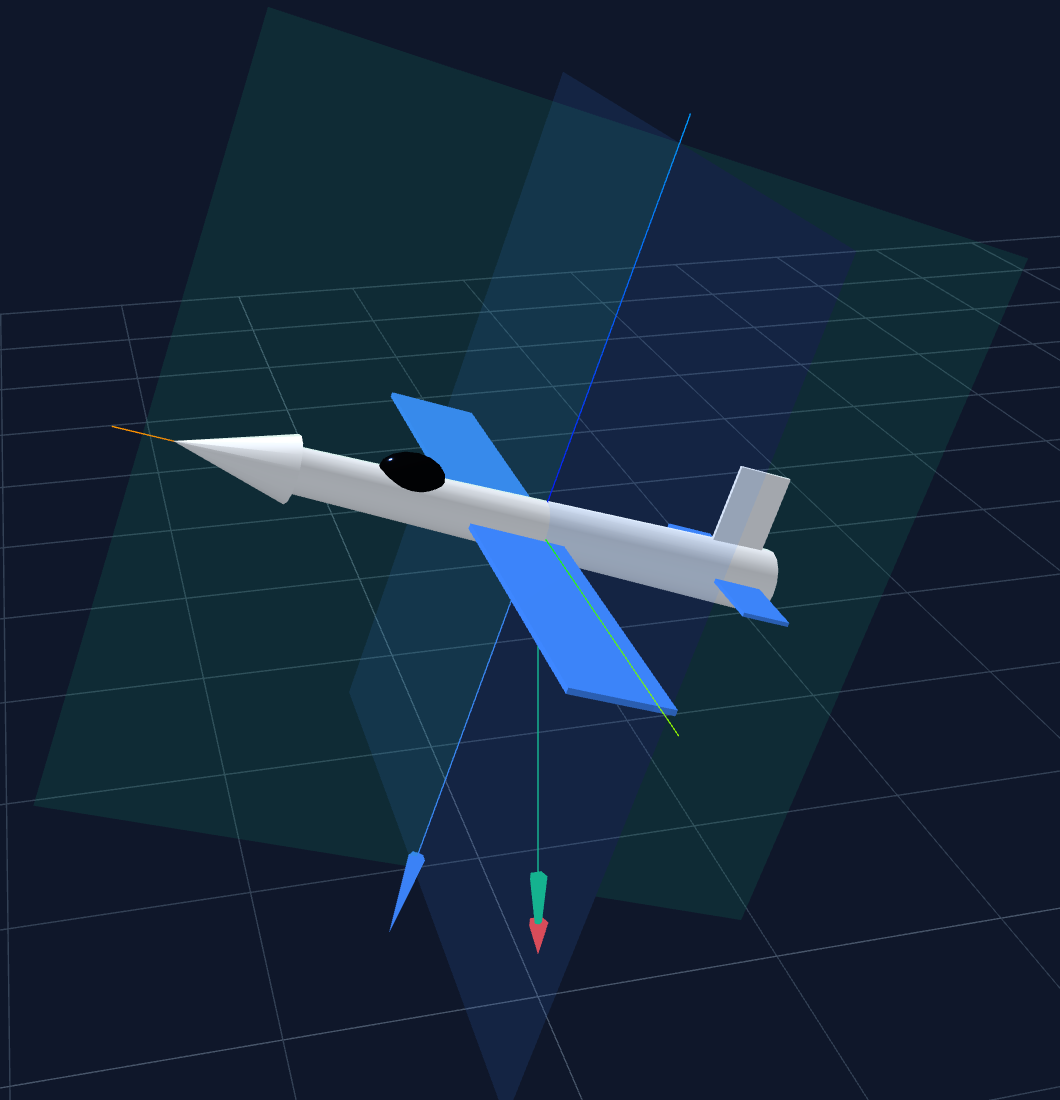

图2 “侧身"倾斜
绕 Y 轴旋转（俯仰角 Pitch）：XZ 平面内重力投影与 X 轴的夹角，即图3中以绿色线段为轴旋转，蓝色的箭头代表了XZ平面。
直观理解：飞机抬头爬升或低头俯冲。

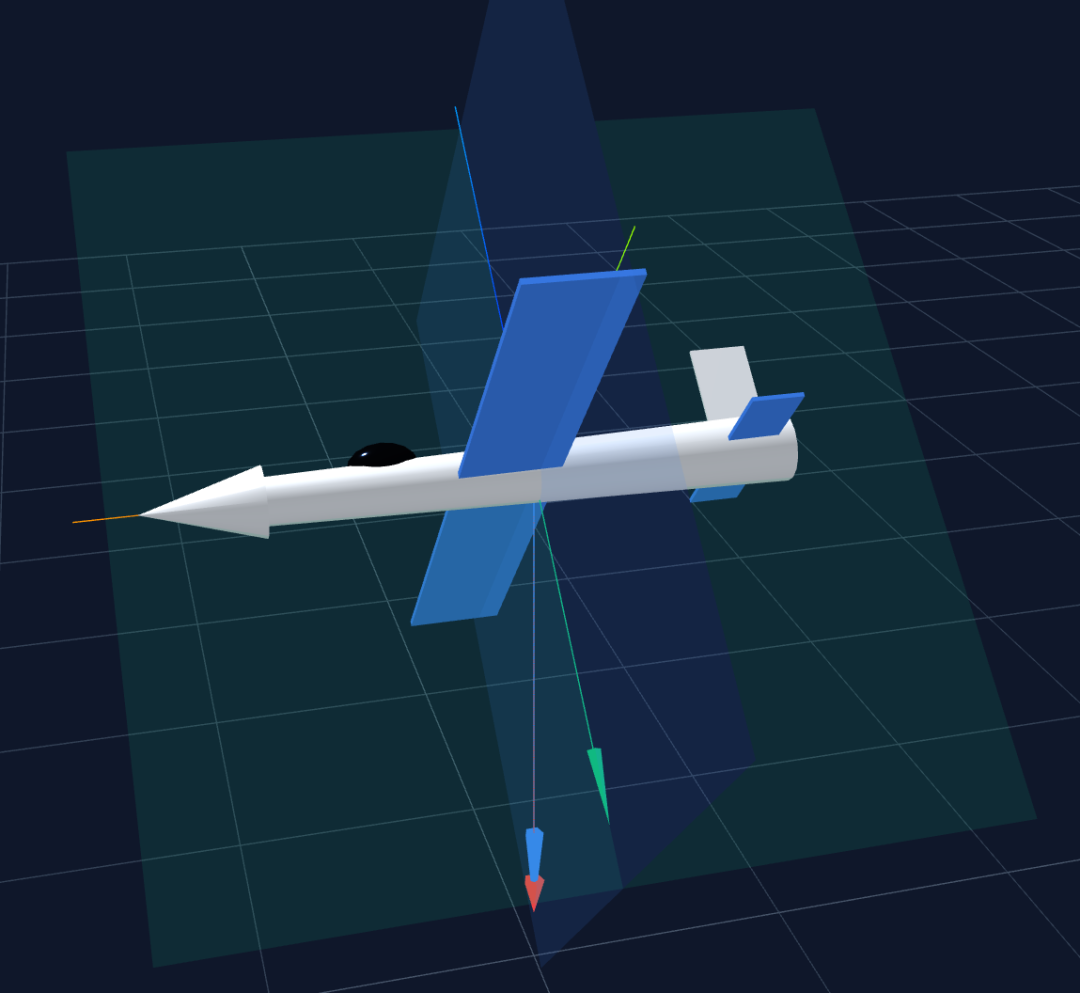

图3 “俯仰"倾斜
绕 Z 轴旋转（偏航分量）：加速度计测不了绕 Z 轴（重力方向）的旋转。举个例子：当把记录仪水平放置在旋转的陀螺上，此时的被测物体是陀螺，它是绕Z轴旋转的。但是，记录仪的三轴重力分量一直保持在x=y=0g,z=1g。 这是 MEMS 加速度计的一个根本性物理限制，但是在实际场景中，这种基于z轴的旋转通常不会导致物体的倾斜。
直观理解：飞机在地面水平面上的转向，如左转、右转。
图4 无倾斜

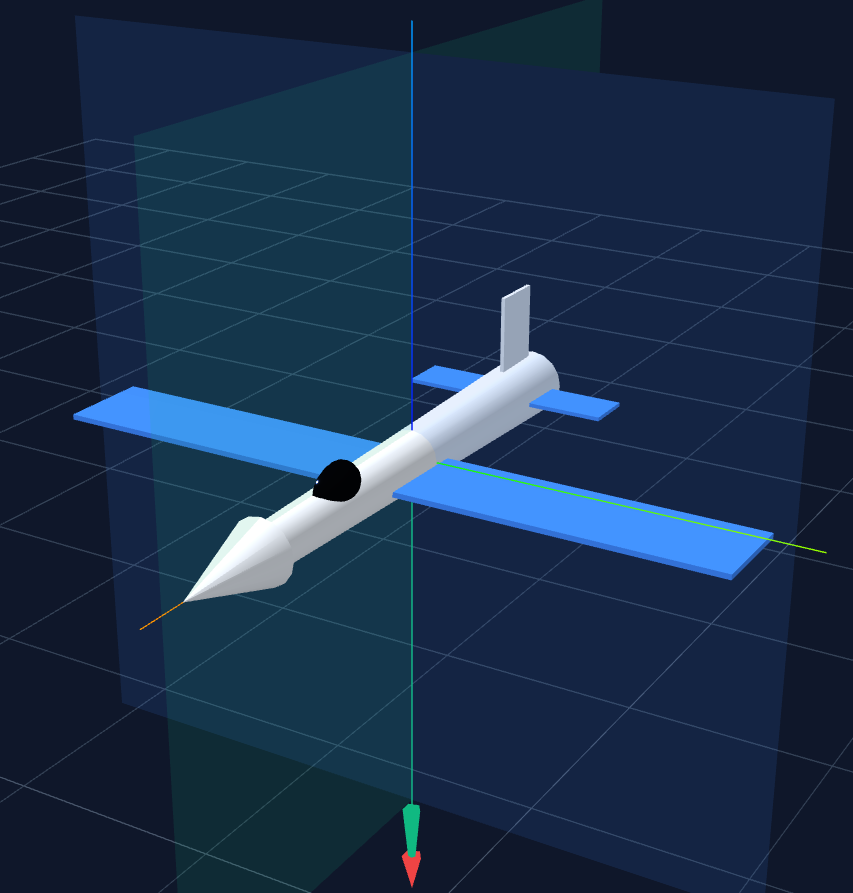

图5 右转
因此，Z轴的分量角没有意义，我们用横滚角的补角来表示，使得保持三条曲线让界面看起来更完整（其本质上是一条冗余曲线）
基于MSR175传感器的倾角监测方案

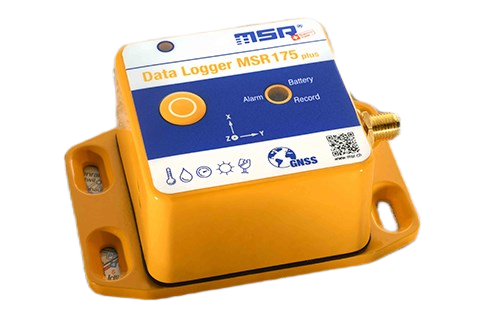

宏集MSR175系列运输记录仪
宏集MSR175系列是一类面向运输环境监测的数据记录设备，可用于记录运输过程中的三轴冲击、温度、湿度、光照、气压以及位置信息。
通过配套的数据分析软件，MSR175运输记录仪可以同时获得设备经历的环境变化和机械状态变化。
宏集振动&倾角数据分析软件
针对倾角数据分析需求，可通过宏集自研分析软件完成：
1. 自动计算倾角
将原始三轴加速度转换为总倾角与X/Y方向倾斜角。
2. 趋势分析
查看整个运输周期内倾角变化趋势、异常时间点、最大倾角。
3. 三维姿态还原
点击任意数据点，查看对应时间的设备空间姿态。例如：运输过程中10:35，检测到最大倾角16°，点击查看3D模型，确认设备发生侧向倾斜。
这种分析方式可以帮助质量人员快速定位运输异常，而无需人工推测。
运输倾角监测系统的实现流程
运输环境数据采集
将宏集MSR175加速度传感器设备固定安装于被监测对象表面。运输过程中持续采集三轴加速度、倾角变化、温度、湿度、冲击等数据。
运输环境数据导出

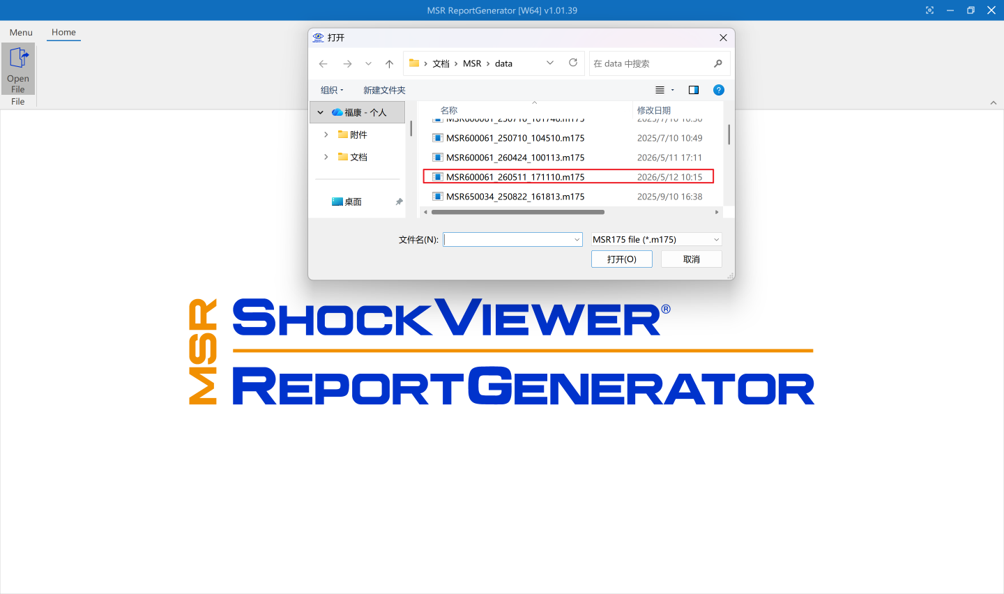

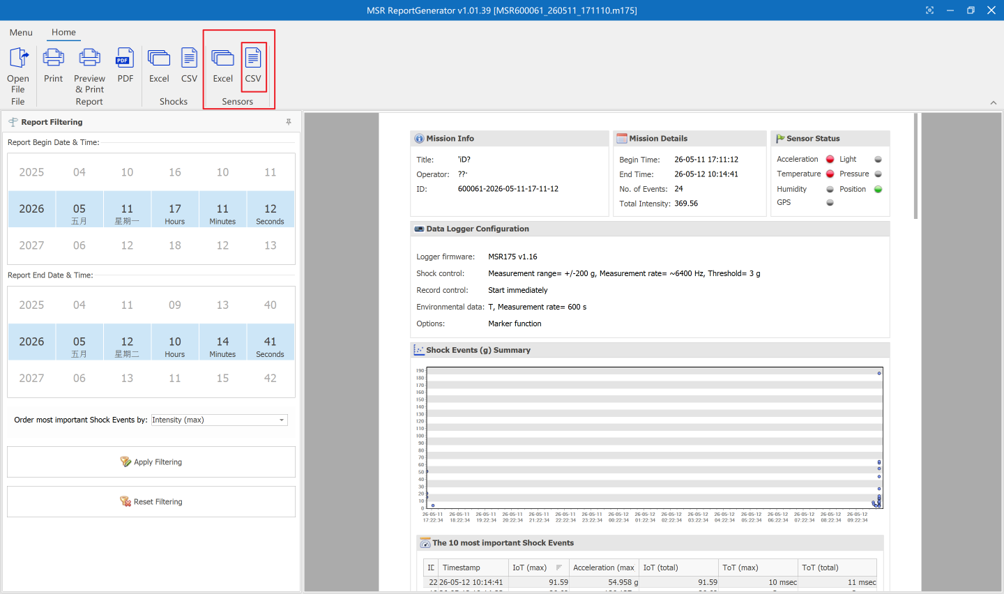

在数据采集完成之后，打开宏集MSR175配套的MSR ReportGenerator分析软件，点击左上角OpenFile，打开你需要进行倾角分析的数据。

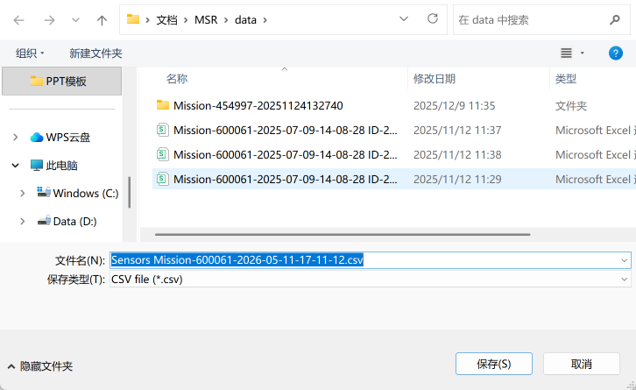

点击Sensors中的csv，对除了振动数据之外的传感器数据进行保存。
将数据导入宏集振动&倾角分析软件

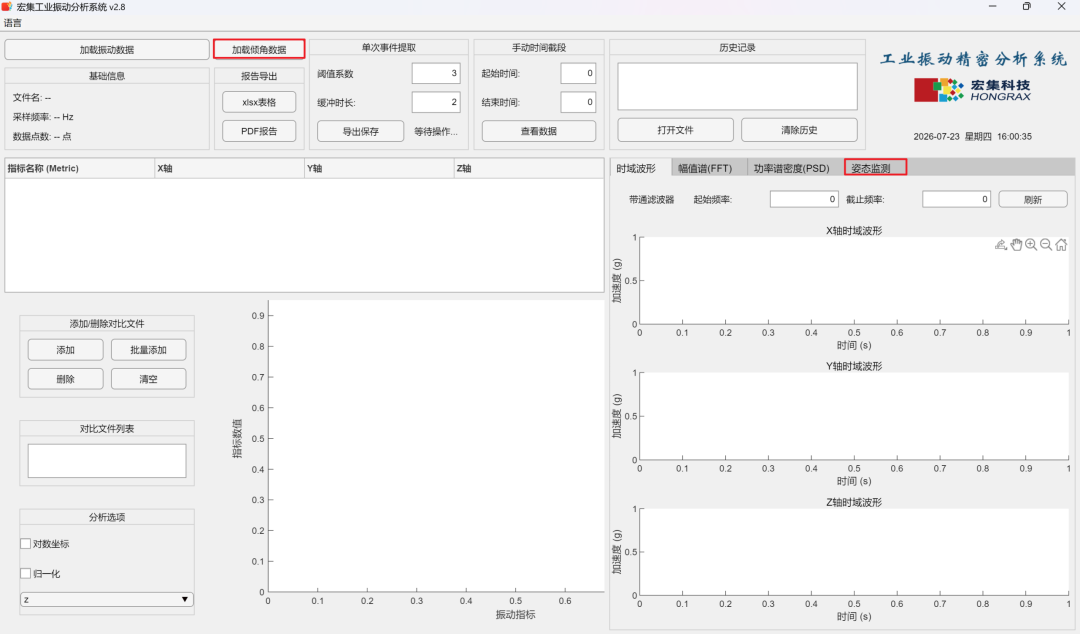

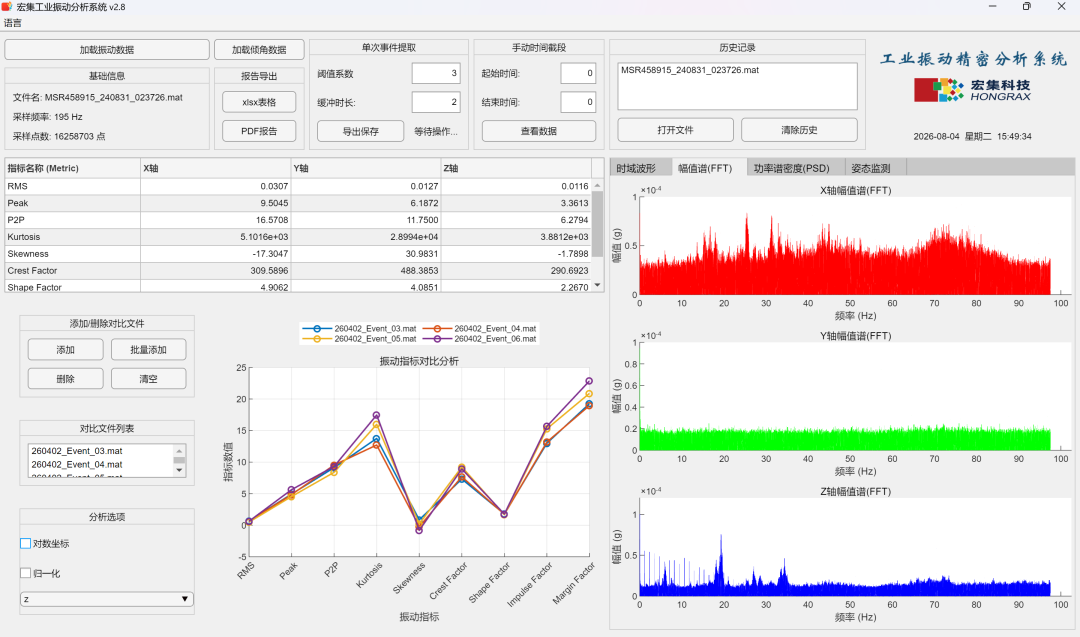

下图是软件打开之后的初始界面，点击加载倾角数据，加载成功后会提示加载的数据条数。
这里，我们在测试时，使用两台记录仪来进行测试。一台正常放置，另一台倒置（两个边界条件）。观察测试结果：
正常放置情况

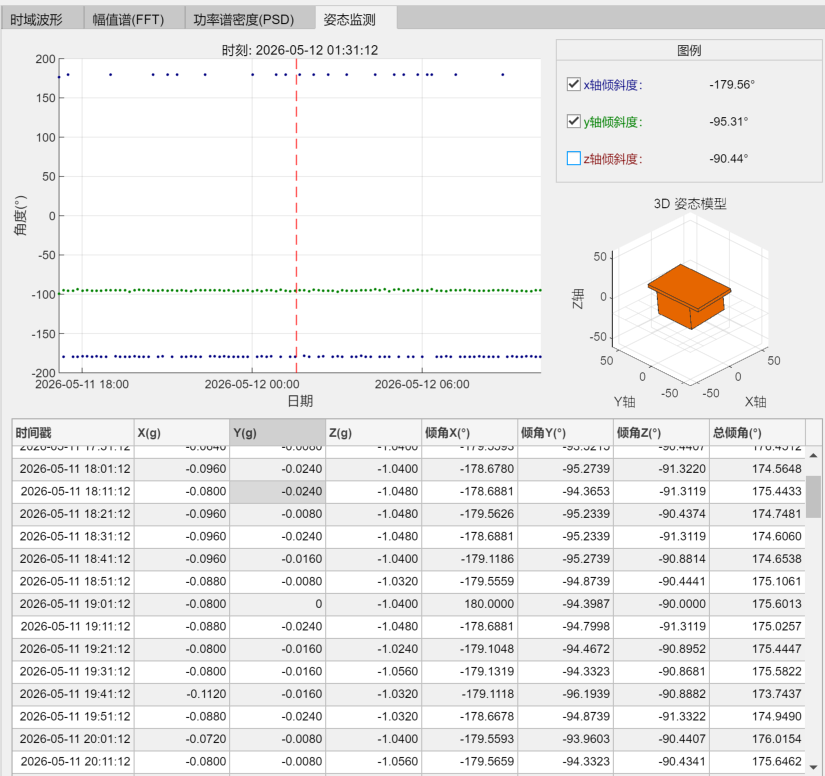

倒置情况
首先从趋势图来看，x轴的倾斜度和y轴的倾斜度在整个测试过程中非常稳定，反映了记录仪数据采集结果的可靠性。
再看表中的总倾角，可以看到正常放置的总倾角的范围接近0°，倒置的在180°左右，符合我们的直觉。同时，经过总倾角换算，上述数据也可用于特定场景的责任追溯。

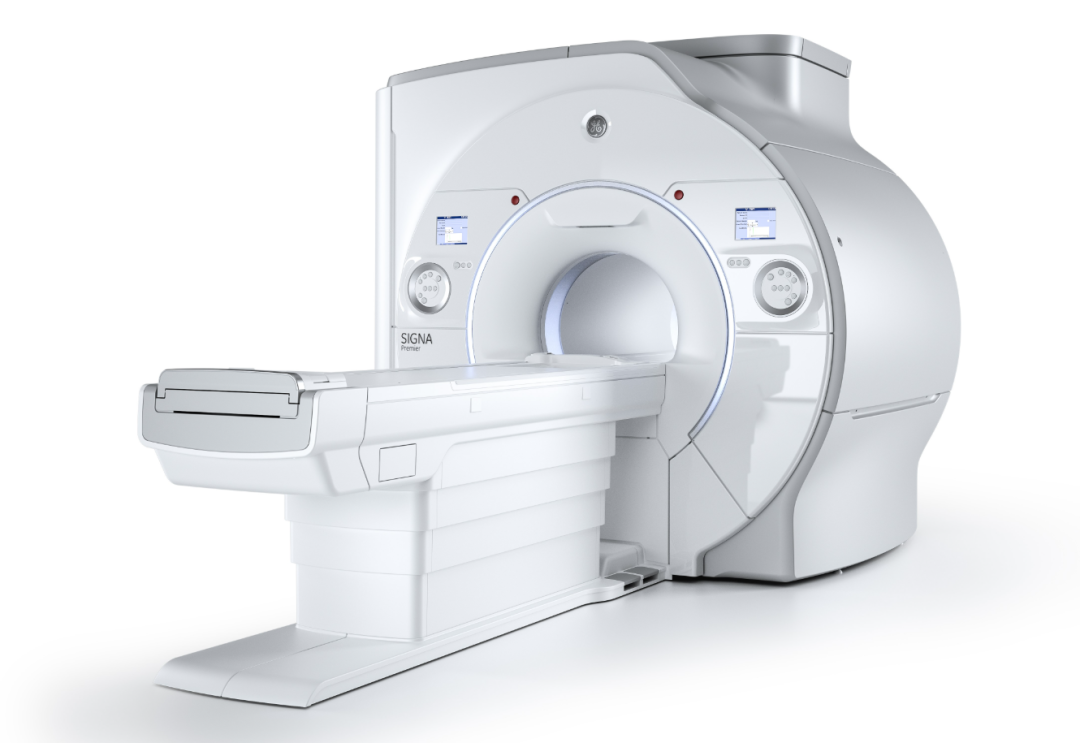

应用案例: 医疗影像设备运输姿态监测
某医疗影像设备企业在设备运输过程中，需要确认设备是否经历异常倾斜。
由于医疗设备内部结构复杂，仅依靠到货后的外观检查无法判断运输过程中是否出现过异常姿态变化。因此，在运输过程中部署MSR175进行数据采集。

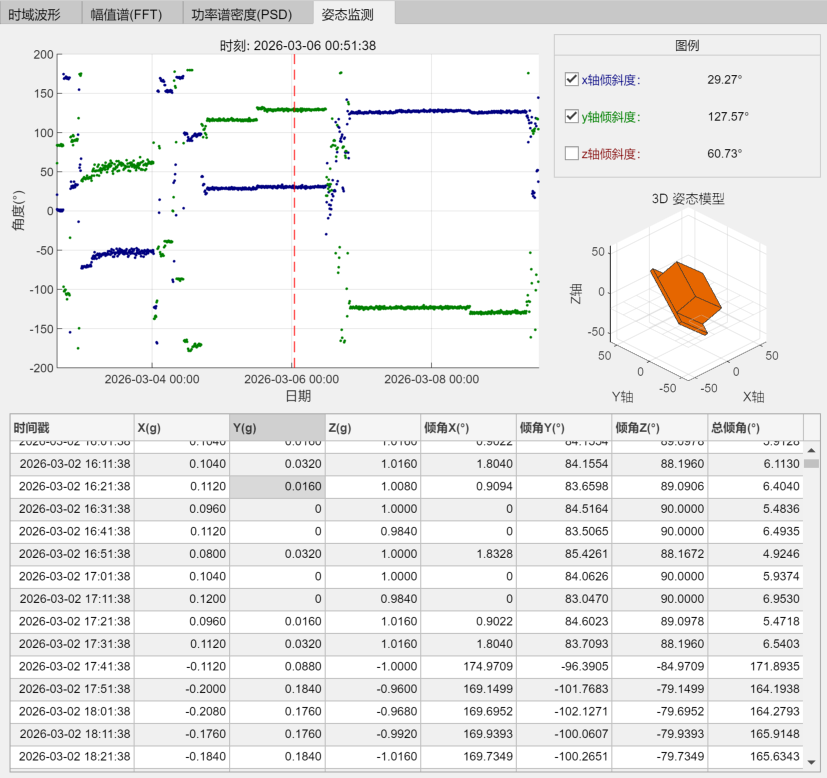

监测内容包括三轴倾角数据、运输全过程姿态、异常时间点定位、三维姿态分析等。
测试数据参考，非项目实际数据
通过宏集倾角分析软件，该医疗设备企业可以查看：
整个运输周期的倾角变化趋势；
最大倾斜角度；
异常发生时间；
3D姿态模型；
对应时间点设备空间姿态。
倾角监测的价值并不仅仅是测量一个角度。更重要的是，通过持续的数据记录，将运输过程中不可见的设备状态变化转化为可分析的数据，对于大型设备、精密仪器以及高价值货物运输而言具有重要意义。
基于MEMS传感器的数据化运输监测技术，正在成为工业物流和设备质量管理中的重要技术手段。欢迎联系宏集，申请试用宏集倾角数据分析软件~
